Hunkeler Betriebsdatennetzwerk

Generation 8 und POPP6/7

Hunkeler Data Capture, das Hunkeler Workflow Manager HWM Line Plugin und das HLI Gateway bilden die Basis des Hunkeler Betriebsdatennetzwerks. Im Betriebsdatennetzwerk werden Hunkeler Betriebsdaten von den Generation 8 und POPP6/7 Modulen erfasst und können an Drittsystemen via HTTPREST oder MQTT-Interface zur Verfügung gestellt werden. Nach der Erfassung können optional die Betriebsdaten in der Betriebsdatenauswertung im HWM Analytics Plugin graphisch angezeigt und analysiert werden.

Hunkeler Data Capture: Hunkeler Betriebsdatennetzwerk

Daten Typen

Das Hunkeler Betriebsdatennetzwerk liefert vier Datentypen aus Gen8 sowie POPP6/7 Modulen und Linien.
Die Datentypen Counter, Event, Measurement und Status haben unterschiedliche Eigenschaften.

Daten Typen

Counter

Beim Counter handelt es sich um einen gemessenen Wert. Der Wert nimmt mit der Zeit schrittweise zu oder ab. In der Regel erhöht sich der Wert. Der Wert ist nummerisch und wird mit der dazugehörigen Masseinheit ausgedrückt.

Beispiel: Anzahl der verarbeiteten Dokumente

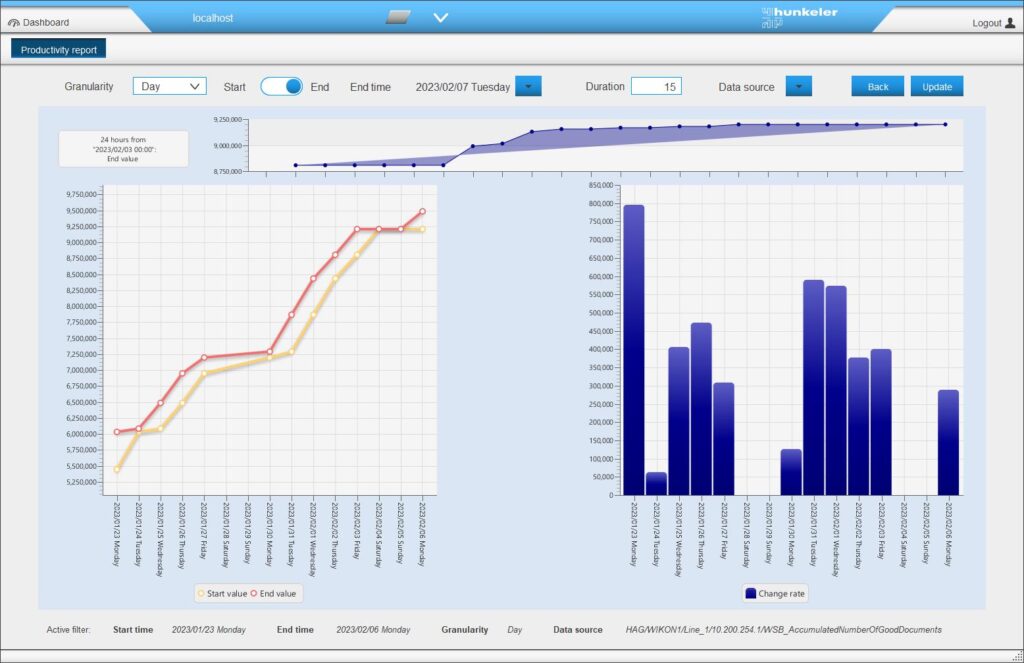

HDC counter day no tooltip

Measurement

Beim Measurement handelt es sich um den letzten gemessenen Wert. Der Wert ist willkürlich. Der Wert ist nummerisch und wird mit der dazugehörigen Masseinheit ausgedrückt.

Beispiel: Geschwindigkeit (m/min)

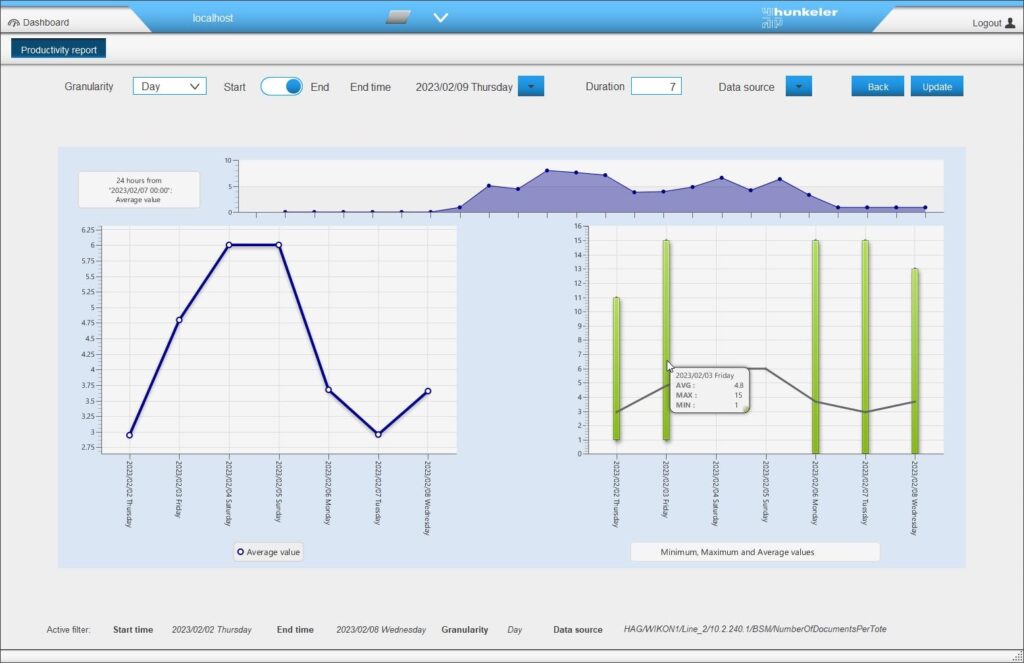

HDC measurement day tooltip

Event

Beim Event handelt es sich um ein Ereignis mit einer bestimmten Information. Die Information kann willkürlich (z. B. Freiform-Meldungen) oder wiederkehrend (z. B. Vordefinierte Fehlermeldungen) sein und wird nur beim Auftreten vom Event gesendet.

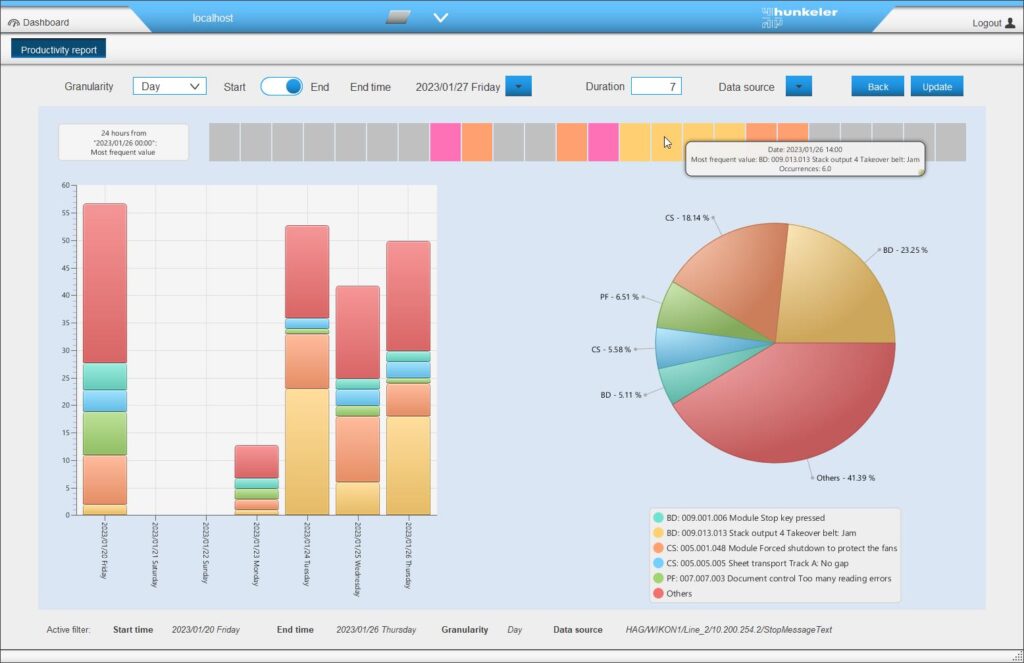

Beispiel: Fehlermeldungen

Fehlermeldungen

Status

Beim Status handelt es sich um einen gemeldeten Wert aus einer vordefinierten Auswahl von Werten. Datenpunkte vom Daten Typ Status haben ständig einen Zustand.

Beispiel: Zustand einer Linie oder Modul (ähnlich wie ein traffic light: green, yellow, red)

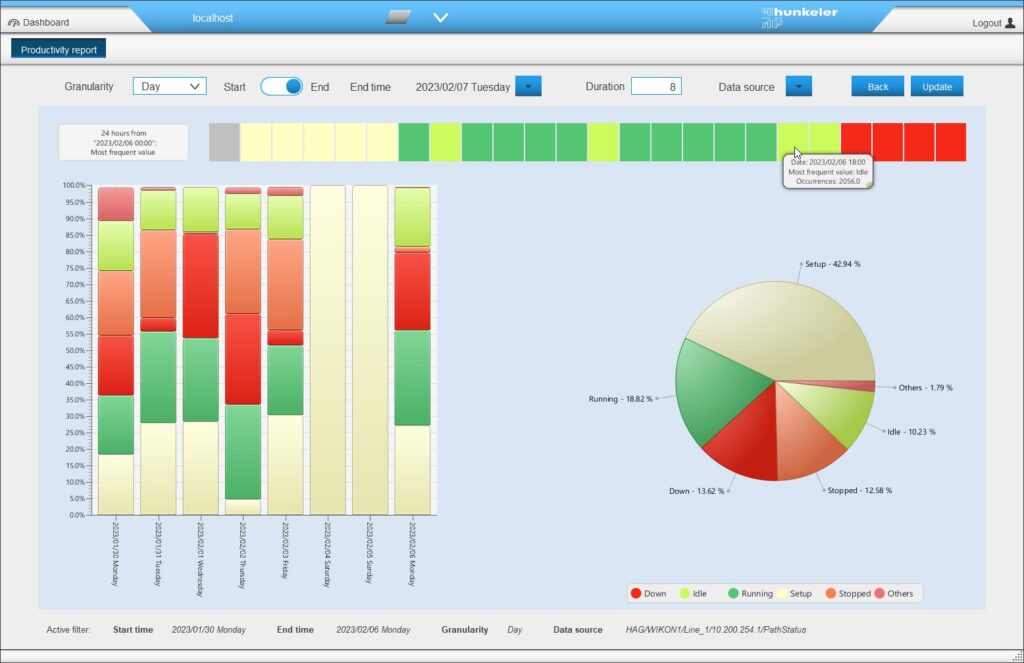

Zustand einer Linie oder Modul (ähnlich wie ein traffic light: green, yellow, red)

Produktstruktur

Hunkeler Data Capture Produktstruktur
